Кейс 01

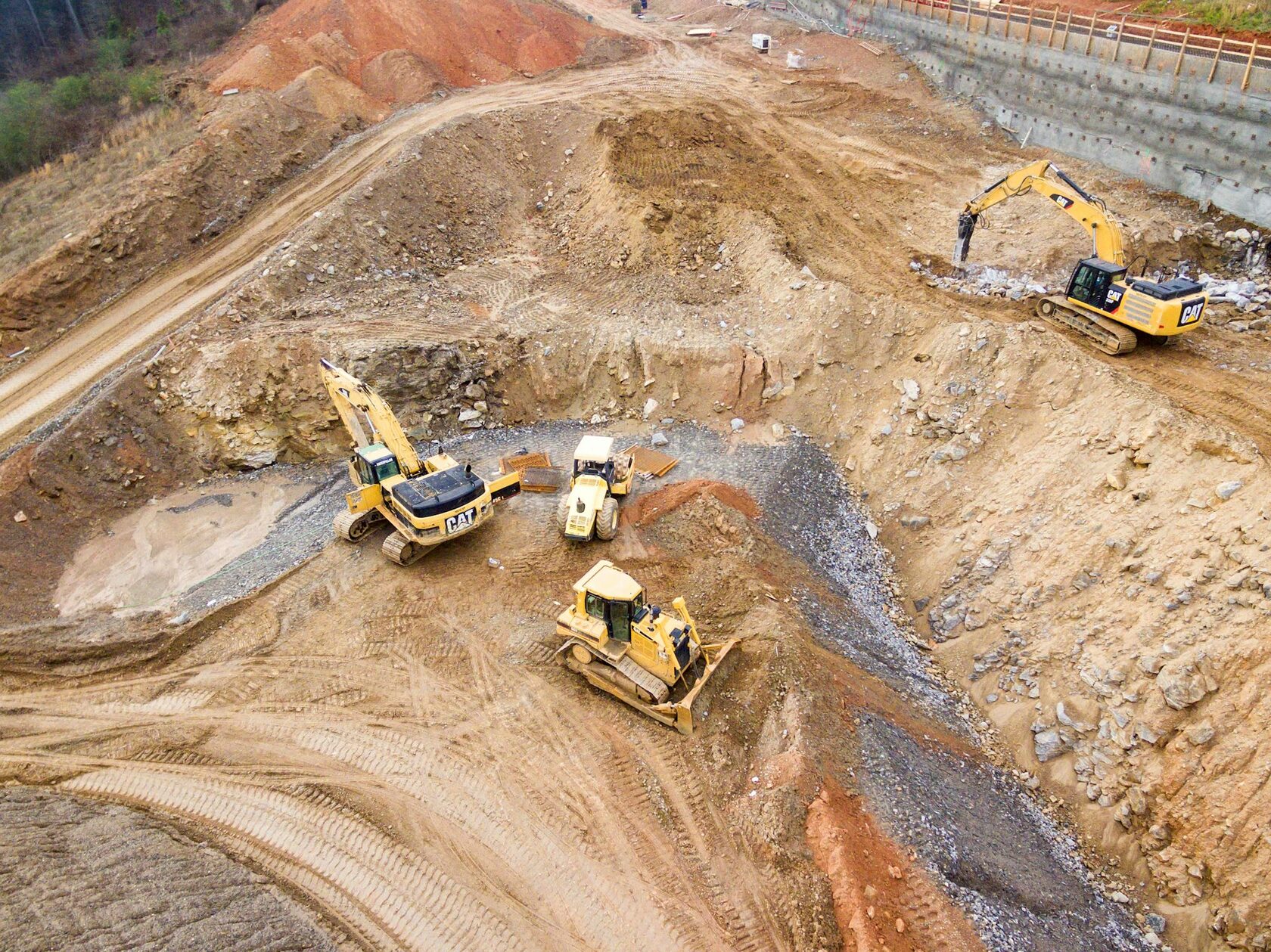

Котлован под бизнес-центр
- ОбъектКотлован 3000 м², глубина 12 м
- ГрунтыМелкие пески, УГВ на глубине 2 м
- СистемаЭжекторные иглофильтры, 120 шт.
- Срок18 месяцев, плотная застройка, мониторинг осадок
- РезультатУГВ понижен на 10 м, котлован сухой
Бесплатная консультация Рассчитаем стоимость и ответим на вопросы
Выездв день звонка
Замербесплатно
Ответза 15 минут
Бесплатная консультация Рассчитаем стоимость и ответим на вопросы
Выездв день звонка
Замербесплатно
Ответза 15 минут
Допуск СРО · проект под ключ
Вакуумное водопонижение иглофильтрами на глубину до 20 метров. ЛИУ, эжекторные установки, глубинные насосы.
Проектирование и монтаж систем водопонижения для котлованов, траншей и тоннелей в водонасыщенных грунтах. Работа в плывунах, супесях и мелких песках. Геологические изыскания и круглосуточный мониторинг уровня грунтовых вод.
Понижение УГВ
4 — 20 м
Системы
ЛИУ, ЭИ, скважины
Грунты
плывуны, супеси
Мониторинг
24/7
Стоимость водопонижения иглофильтрами
от 3 500 ₽
за монтаж одного иглофильтра — зависит от глубины, грунтов и объёма работ
Понижение УГВ на 4–20 метров
Работа в плывунах и слабых грунтах
Собственный парк ЛИУ и эжекторов
Допуск СРО, изыскания
Типы систем водопонижения: ЛИУ, эжекторы, глубинные насосы
Тип системы выбирают по глубине понижения и коэффициенту фильтрации грунта.
Как выбирают систему
Водопонижение иглофильтрами создаёт депрессионную воронку, которая стабилизирует откосы котлована и предотвращает суффозию грунта. Для глубины до 7 м применяют лёгкие иглофильтровые установки, до 20 м — эжекторные иглофильтры, глубже — скважины с погружными насосами.
01Лёгкие иглофильтровые установки (ЛИУ)Самый частый выбор
Вакуумное водопонижение через сеть иглофильтров, соединённых с коллектором и вакуумным насосом. Быстрый монтаж и низкая стоимость для мелких котлованов и траншей под коммуникации.
Глубина понижения: 4–7 м
Иглофильтры Ø50–100 мм
Пески и супеси, Кф от 2 м/сут
Производительность: 100–500 м³/сут
Мобильность и быстрый монтаж
Котлованы и траншеи
02Эжекторные иглофильтры (ЭИ)Глубокие котлованы
Эжекторное водопонижение: эжектор создаёт разрежение в глубинном фильтре. Подходит для слабых грунтов, тоннелей и станций метро.
Глубина понижения: 7–20 м
Эжекторы, напорные насосы, коллекторы
Мелкие пески, супеси, суглинки, Кф 0,1–2 м/сут
Производительность: 50–200 м³/сут
Глубокие котлованы и тоннели
Работа в слабых грунтах
03Глубинные насосы (скважинное водопонижение)Напорные воды
Откачка воды из водопонизительных скважин погружными насосами. Решение для напорных водоносных горизонтов, крупных объектов и карьеров.
Глубина понижения: 15–100+ м
Скважины Ø150–400 мм
Любые грунты, включая напорные горизонты
Производительность: 500–5000 м³/сут
Максимальная глубина
Крупные объекты и карьеры
04Комбинированные и многоярусные системыГлубже 20 м
Сочетание ЛИУ с эжекторами или глубинными насосами. Многоярусное водопонижение применяют для котлованов глубиной более 20 метров.
ЛИУ + эжекторы
ЛИУ + глубинные насосы
Сложное проектирование
Максимальная эффективность
05Горизонтальный дренажПостоянный режим
Система дренажных труб с фильтрами для ливневой канализации и осушения участков. Самотёчный отвод воды работает постоянно и не требует насосов.
Глубина заложения: 2–5 м
Самотёчный отвод воды
Ливневая канализация
Дренаж участков
06Открытый водоотливМелкие котлованы
Откачка воды из зумпфов и приямков дренажными насосами. Простое и недорогое решение для плотных грунтов и аварийных ситуаций, но без защиты от суффозии и размыва.
Зумпфы и приямки
Дренажные насосы
Только плотные грунты
Не предотвращает суффозию
Цены на водопонижение иглофильтрами: монтаж, эксплуатация, проект
Стоимость водопонижения иглофильтрами зависит от глубины залегания УГВ, коэффициента фильтрации грунтов, требуемой депрессии и площади котлована. Точная цена фиксируется в договоре после изысканий и проекта.
Мин. выезд бригады
от 50 000 ₽
Малые объекты
до 10 иглофильтров — коэффициент 1,5
Длительные проекты
скидка 15% при сроке более 3 месяцев
Оплата
Нал и безнал. С НДС и без
Монтаж систем водопонижения
| Тип системы | Ед. изм. | Цена от |
|---|---|---|
| ЛИУ, монтаж иглофильтра | шт | от 3 500 ₽ |
| Эжекторный иглофильтр | шт | от 12 000 ₽ |
| Водопонизительная скважина | пог. м | от 8 500 ₽ |
| Монтаж коллектора | пог. м | от 1 200 ₽ |
| Вакуумная станция | шт | от 85 000 ₽ |
| Пусконаладочные работы | комплекс | от 45 000 ₽ |
Цены без учёта изысканий и эксплуатации. Не публичная оферта.
Эксплуатация, за сутки работы
| Система | Дебит | Цена/сутки |
|---|---|---|
| ЛИУ, до 50 иглофильтров | до 300 м³/сут | от 15 000 ₽ |
| ЛИУ, 50–100 иглофильтров | до 600 м³/сут | от 25 000 ₽ |
| Эжекторная установка | до 200 м³/сут | от 35 000 ₽ |
| Глубинный насос, 1 скважина | до 1000 м³/сут | от 18 000 ₽ |
| Мониторинг УГВ | 24/7 | от 8 000 ₽ |
Посуточная оплата начинается с запуска системы в проектный режим.
Проектные и изыскательские работы
| Работа | Ед. изм. | Цена от |
|---|---|---|
| Геологические изыскания, скважина | пог. м | от 2 500 ₽ |
| Гидрогеологический отчёт | объект | от 80 000 ₽ |
| Проект водопонижения | объект | от 120 000 ₽ |
| Авторский надзор | месяц | от 45 000 ₽ |
| Геотехнический мониторинг | месяц | от 65 000 ₽ |
Комплексные решения под ключ
| Объект | Цена от |
|---|---|
| Котлован 500 м², ЛИУ | от 850 000 ₽ |
| Котлован 2000 м², эжекторы | от 2 500 000 ₽ |
| Тоннель 100 п. м, комбинированная система | от 4 800 000 ₽ |
| Дренаж участка 20 соток | от 350 000 ₽ |
Цена фиксируется в договоре после проекта и изысканий.
Коэффициенты к базовой цене
Глубина водопонижения более 10 м — +20%
Плывуны и слабые грунты — +25%
Стеснённые условия, плотная застройка — +15%
Работа в зимний период — +30%
Срочный монтаж в течение 48 часов — +40%
Удалённость объекта более 100 км — транспортные расходы
Входит в базовую цену монтажа
Выезд гидрогеолога и обследование объекта
Бурение скважин или гидравлическое погружение иглофильтров
Монтаж коллектора и подключение к вакуумной станции
Пусконаладка и запуск системы
Инструктаж персонала заказчика
Рассчитывается отдельно
Изыскания и проект водопонижения
Эксплуатация системы, посуточная оплата
Мониторинг уровня грунтовых вод
Демонтаж, тампонаж и ликвидация скважин
Вывоз откачанной воды при необходимости
Оборудование для водопонижения: собственный парк
Собственная техника и склад сокращают сроки монтажа и позволяют держать цену.
01
Иглофильтры и фильтры
- Иглофильтры ЛИУ Ø50–100 мм, длина 6–8 м
- Эжекторные иглофильтры Ø100–150 мм, длина до 20 м
- Водоприёмные трубы с щелевыми и сетчатыми фильтрами
- Гравийная обсыпка для улучшения фильтрации
- Сталь, ПВХ, нержавеющая сталь
02
Вакуумные и напорные насосы
- Вакуумные насосы ВВН, 2ВВН: 50–500 м³/ч
- Центробежные насосы для эжекторных систем
- Погружные насосы ЭЦВ для скважин
- Резервные насосы для бесперебойной работы
03
Коллекторы и трубопроводы
- Всасывающие коллекторы Ø150–400 мм
- Напорные трубопроводы для отвода воды
- Шланги, задвижки, быстросъёмные соединения
- Манометры, вакуумметры, расходомеры
04
Буровое оборудование
- Буровые установки УРБ-2А, УГБ-50
- Гидропогружатели иглофильтров
- Компрессоры для пневматического погружения
- Работа в стеснённых условиях
05
Системы мониторинга и вспомогательное оборудование
- Пьезометры и наблюдательные скважины
- Автоматические уровнемеры с передачей данных, SCADA
- Аварийная сигнализация при повышении УГВ
- Дизель-генераторы 50–200 кВт, трансформаторы, щиты
- Контейнеры, освещение для ночных работ
Этапы водопонижения: от изысканий до демонтажа
Полный цикл работ с контролем на каждом этапе. Каждая стадия подтверждается документами и актами скрытых работ.
- 01
Геологические изыскания
Разведочные скважины по сетке, литология грунтов, замер статического УГВ, опытные откачки и лабораторные исследования. Итог — гидрогеологический отчёт.
- 02
Проект водопонижения
Гидравлический расчёт дебита, количества иглофильтров и шага установки. Расчёт депрессионной воронки, радиуса влияния и воздействия на соседние здания.
- 03
Мобилизация и подготовка
Доставка оборудования, разметка точек погружения, подготовка площадок под буровые установки, временное электроснабжение и подъездные дороги.
- 04
Бурение и погружение иглофильтров
Бурение скважин или гидравлическое погружение иглофильтров ЛИУ. Фильтровая колонна с гравийной обсыпкой, промывка и подключение оголовков к коллектору.
- 05
Монтаж коллектора и насосной станции
Укладка всасывающего коллектора по периметру котлована, монтаж вакуумной или напорной станции, отвод воды и установка контрольной аппаратуры.
- 06
Пусконаладка и запуск
Проверка герметичности соединений, тестовый запуск насосов, регулировка вакуума и производительности. Выход на проектный режим и обучение персонала.
- 07
Эксплуатация и мониторинг
Круглосуточная работа системы, ежедневный замер уровня воды в пьезометрах, контроль дебита и давления, геодезический контроль деформаций соседних зданий.
- 08
Демонтаж и ликвидация
Остановка системы, демонтаж станции и коллекторов, извлечение иглофильтров, тампонаж скважин цементным раствором, рекультивация и сдача по акту.
Для каких объектов применяют водопонижение
От котлованов под здания до аварийного водоотлива: система подбирается под задачу.
01Котлованы под здания и сооружения
Глубокие котлованы под многоэтажные здания

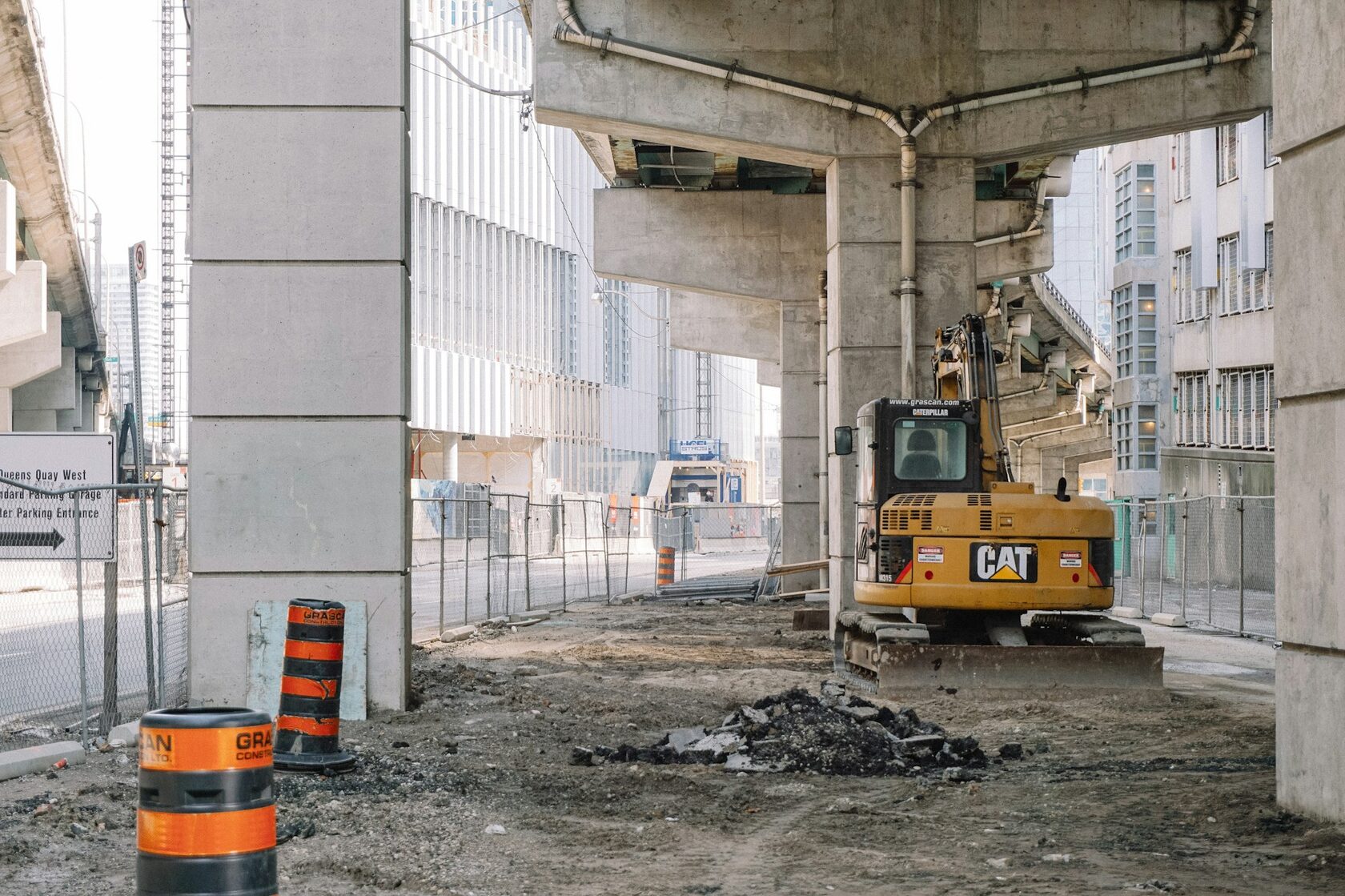

Подземные паркинги
Бассейны и резервуары
Системы: ЛИУ, эжекторы, комбинированные
02Траншеи под коммуникации
Водопровод и канализация
Кабельные линии
Коллекторы и тоннели инженерных сетей
Системы: ЛИУ, открытый водоотлив
03Тоннели и метро
Тоннели метрополитена
Пешеходные переходы и эскалаторные наклоны
Большая глубина, сложные грунты
Системы: эжекторы, глубинные насосы
04Фундаменты и основания
Фундаменты под тяжёлое оборудование
Свайные поля в водонасыщенных грунтах
Локальное водопонижение
Системы: ЛИУ, одиночные скважины
05Дорожное строительство
Котлованы под мостовые опоры
Траншеи под ливневую канализацию
Дренаж дорожного полотна
Системы: ЛИУ, горизонтальный дренаж
06Промышленные объекты
Фундаменты под промышленное оборудование
Приямки и зумпфы в цехах
Дренаж промышленных площадок
Системы: глубинные насосы, ЛИУ
07Аварийные ситуации
Затопление котлованов и подвалов
Аварийный водоотлив при прорывах
Последствия паводков
Мобильные насосные станции
08Нестандартные задачи
Освоение заболоченных участков
Водопонижение в зимний период
Ремонт подземных коммуникаций
Выезд гидрогеолога на объект
Водопонижение без риска для соседних зданий: допуски, мониторинг, гарантии
Допуск СРО, лицензия на бурение и страхование ответственности подтверждаются документами в договоре.
Допуски и лицензии
- Допуск СРО на геотехнические и изыскательские работы.
- Лицензия на бурение скважин и водозабор.
- Аттестация буровых мастеров и гидрогеологов.
- Сертификаты на оборудование и материалы.
- Разрешения на работу в водоохранных зонах.
Стандарты и нормативы
- СП 45.13330.2017: земляные сооружения, основания и фундаменты.
- СП 22.13330.2016: основания зданий и сооружений.
- СП 11-105-97: инженерно-геологические изыскания.
- ГОСТ 25100-2020: грунты, классификация.
- Правила безопасности при буровых работах.
Геотехнический мониторинг
- Сеть пьезометров для контроля УГВ.
- Геодезические марки на соседних зданиях.
- Автоматическое оповещение при повышении УГВ.
- Еженедельные отчёты о деформациях.
- Оперативное реагирование на аварийные ситуации.
Защита соседних зданий
- Расчёт радиуса влияния депрессионной воронки.
- Оценка дополнительных осадок оснований.
- Противофильтрационные завесы при необходимости.
- Инъектирование грунтов для укрепления оснований.
- Страхование ответственности за ущерб.
Экологическая безопасность
- Очистка откачиваемой воды при загрязнении.
- Согласование сброса воды в водные объекты.
- Утилизация бурового шлама.
- Рекультивация участка после демонтажа.
- Соблюдение природоохранного законодательства.
Гарантии
- Гарантия на проект водопонижения: 24 месяца.
- Гарантия достижения проектного уровня УГВ.
- Фиксированная цена в договоре.
- Возмещение ущерба при страховом случае.
- Оперативное устранение замечаний.
Контроль на объекте
Страхование на 100 млн рублей. Осадки соседних зданий отслеживаются по геодезическим маркам, а повышение УГВ фиксируют пьезометры.
- → допуск СРО, лицензия на бурение
- → СП 45.13330, СП 22.13330
- → геотехнический мониторинг
- → гарантия на водопонижение
Примеры водопонижения на реализованных объектах
Котлованы, траншеи, тоннели и паркинги: сроки эксплуатации и результаты по каждому объекту.
Кейс 02
Траншея под коллектор
- ОбъектТраншея 800 м, глубина 6 м
- ГрунтыСупеси с прослоями ила, плывуны
- СистемаЛИУ, 200 иглофильтров
- Срок6 месяцев, зимний период
- РезультатСтабильные откосы, без оползней
Кейс 03 · самый глубокий объект

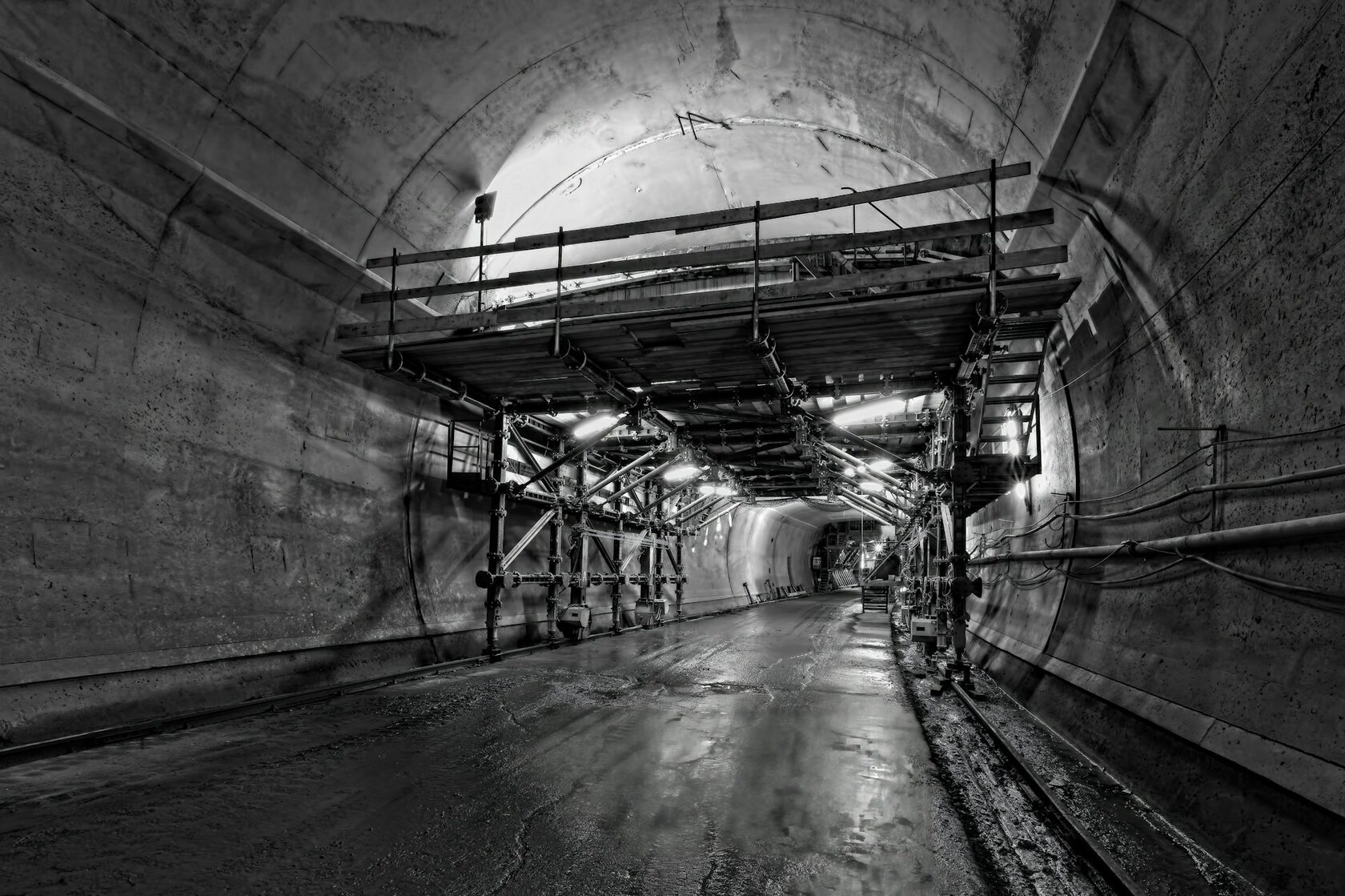

Тоннель метро
- ОбъектПерегонный тоннель 1200 м, глубина 25 м
- ГрунтыВодонасыщенные суглинки, напорные воды
- СистемаГлубинные насосы, 45 скважин
- Срок24 месяца, круглосуточный мониторинг
- РезультатУГВ снижен на 20 м, проходка без осложнений
Кейс 04
Паркинг торгового центра
- ОбъектПаркинг 5000 м², глубина 8 м
- ГрунтыПески разной крупности, верховодка
- СистемаЛИУ и эжекторы
- Срок14 месяцев, неравномерное обводнение
- РезультатСухой котлован, без суффозии
Кейс 05
Фундамент под промышленное оборудование
- ОбъектФундаментная плита 400 м², глубина 4 м
- ГрунтыСуглинки с высоким УГВ
- СистемаЛИУ, 30 иглофильтров
- Срок3 месяца, работа в действующем цеху
- РезультатФундамент устроен в сухих условиях
Кейс 06 · аварийный водоотлив
Затопленный котлован после прорыва напорных вод
- ОбъектКотлован 1500 м², глубина 5 м
- СистемаМобильные насосные станции, 4 шт.
- СрокЛиквидация за 5 дней, срочный выезд, круглосуточная работа
- РезультатКотлован осушен, причины устранены
Ответы на технические вопросы о водопонижении
Глубина, грунты, сроки, зимние работы, стоимость эксплуатации и гарантия на УГВ.
01Глубина водопонижения зависит от типа системы
Лёгкие иглофильтровые установки (ЛИУ) понижают УГВ на 4–7 м. Эжекторные иглофильтры справляются с 7–20 м. Глубинные насосы в скважинах работают на 15–100 м и более. Для очень глубоких котлованов применяются многоярусные комбинированные системы. Точная глубина определяется проектом на основе гидрогеологических изысканий.
02Иглофильтры работают в песках и супесях
Иглофильтры эффективны в песчаных и супесчаных грунтах с коэффициентом фильтрации от 0,1 до 50 м/сут. В мелких песках и супесях применяются эжекторные иглофильтры с вакуумированием. В плывунах и водонасыщенных грунтах подходят только вакуумные системы. В глинах и суглинках с низкой водопроницаемостью иглофильтры малоэффективны, поэтому используются электроосушение и инъектирование.
03Водопонижение не вредит соседним зданиям при правильном проекте
Проект включает расчёт депрессионной воронки и радиуса влияния, а также оценку дополнительных осадок оснований соседних зданий. При необходимости устраиваются противофильтрационные завесы или выполняется инъектирование грунтов. Геотехнический мониторинг деформаций идёт с автоматическим оповещением. Страхование ответственности на 100 млн рублей защищает от рисков.
04Монтаж системы занимает от 7 до 60 дней
Монтаж ЛИУ для котлована 500 м² занимает 7–10 дней. Эжекторная система для котлована 2000 м² монтируется за 20–30 дней. Глубинные насосы с бурением скважин требуют 30–60 дней. Срок определяется проектом производства работ (ППР). Для аварийных ситуаций предусмотрен срочный выезд в течение 24 часов.
05Системы водопонижения работают зимой
Системы работают круглогодично. Зимой применяются незамерзающие трубопроводы с теплоизоляцией, подогрев насосных станций и антифризы в системах охлаждения. Вакуумное водопонижение особенно эффективно зимой, так как предотвращает замерзание грунта в котловане. Зимний коэффициент к цене — 1,3.
06Откачиваемая вода сбрасывается по согласованию и очищается
Вода сбрасывается в ливневую канализацию, водные объекты или на рельеф при наличии разрешений. При загрязнении (нефтепродукты, взвешенные вещества) применяются отстойники, фильтры и сорбенты. Все сбросы согласуются с природоохранными органами. Стоимость очистки включается в смету.
07Геологические изыскания обязательны перед проектом
Без изысканий невозможно правильно спроектировать систему водопонижения. Бурятся разведочные скважины, определяется литология грунтов, замеряется УГВ, проводятся опытные откачки для определения коэффициента фильтрации. Стоимость изысканий — от 80 000 рублей, но они предотвращают ошибки проектирования и аварийные ситуации.
08Демонтаж системы включён в общую смету
После устройства фундамента и обратной засыпки система останавливается. Демонтируются насосные станции и коллекторы, по возможности извлекаются иглофильтры. Скважины тампонируются цементным раствором, чтобы предотвратить миграцию вод. Участок планируется и рекультивируется.
09Проектный уровень УГВ гарантируется договором
Достижение проектного уровня понижения УГВ, указанного в договоре, гарантируется. Если система не обеспечивает требуемую депрессию, проект дорабатывается за счёт подрядчика: добавляются иглофильтры, увеличивается производительность насосов. Гарантия на проектные решения — 24 месяца.
10Эксплуатация оплачивается посуточно, от 15 000 рублей в сутки
Стоимость зависит от типа системы и производительности. ЛИУ (до 50 иглофильтров) — от 15 000 рублей в сутки. Эжекторная установка — от 35 000 рублей. Глубинный насос — от 18 000 рублей. В стоимость входят электроэнергия, обслуживание, мониторинг УГВ и оперативный ремонт. Для проектов дольше 3 месяцев действует скидка 15%.
Заказать водопонижение: расчёт стоимости и выезд гидрогеолога
Калькулятор даёт ориентировочную цену, а заявка на проектирование уточняет её после геологических изысканий.
Калькулятор стоимости
Укажите параметры и нажмите кнопку: появится ориентировочная стоимость монтажа.
Связаться напрямую
Проектная документация
optworld2017@yandex.ruГеологические изыскания
Стоимость изысканий от 80 000 рублей. Результат нужен для точного проекта водопонижения.Смежные геотехнические работы: полный цикл от изысканий до рекультивации
Закрепление грунтов, шпунт и мониторинг выполняются вместе с водопонижением и входят в один договор.
Смежные услуги
- Инженерно-геологические изысканияРазведочные скважины, литология грунтов, опытные откачки для проекта водопонижения.
- Геотехнический мониторинг зданий и сооруженийКонтроль осадок и деформаций соседних зданий по геодезическим маркам.
- Шпунтовые ограждения: Ларсена и трубчатый шпунтОграждение котлована в стеснённых условиях и вблизи существующей застройки.
- Закрепление грунтов: инъектирование и струйная цементацияУкрепление оснований и повышение несущей способности слабых грунтов.
- Противофильтрационные завесыОграничение притока воды в котлован и защита соседних зданий от осадок.
- Цементация грунтов и силикатизацияЗаполнение пустот и снижение водопроницаемости песчаных грунтов.
- Обратная засыпка котлованов с трамбовкойПослойное уплотнение после устройства фундамента и демонтажа системы.
- Тампонаж и ликвидация скважинЦементный раствор предотвращает миграцию вод после завершения работ.
- Рекультивация нарушенных земельПланировка участка и восстановление территории по природоохранным требованиям.
Комплексные решения
Геотехника под ключ: изыскания, проект, монтаж и мониторинг по одному договору с фиксированной ценой.
- → водопонижение + шпунт + земляные работы
- → дренаж участка + ливневая канализация + благоустройство
- → изыскания + проект + монтаж + мониторинг
